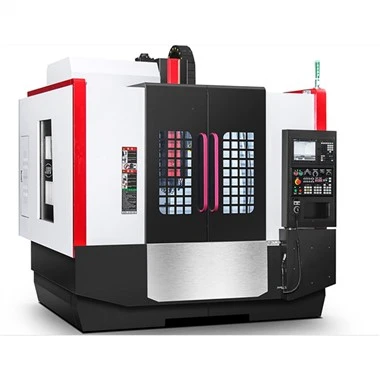

CNC-jyrsintätyökalu

MATKUSTAA
X-akselin liikepituus mm 1500
Y-akselin liike mm 800
Z-akselin liikepituus mm 700
Karan nokka työtasoon mm 160-860
Karan keskeltä pilariin ohjain mm 855
työpöytä
Pöydän mitat (P x L) mm 1600*800

Lähetä kysely

Tuotteen esittely

V111

Koneparametri

	Parametri	Yksikkö	V-1580
●	MATKUSTAA
	X-akselin liike	mm	1500
	Y-akselin liike	mm	800
	Z-akselin liike	mm	700
	Karan nokka työtasoon	mm	160-860
	Karan keskeltä pilariin ohjain	mm	855
●	työpöytä
	Pöydän mitat (P x L)	mm	1600*800
	T-paikka (numero-koko*väli)	mm	7*22X110
	maksimi kuormitus	Kg	2000
L	Kara
	Karan nopeus	rpm	8000
	Karan moottorin teho	kw	15
	Karan kartioreikä (malli/asennuskoko)		BT50 (155)
	XYZ moottori	kw	4,5kw/4,5kw/4,5kw
●	syöttää
	G00 pikaliike (X-akseli)	m/min	20
	G00 pikaliike (Y-akseli)	m/min	20
	G00 pikaliike (Z-akseli)	m/min	24
	G01 Leikkuusyöttö	m/min	10/10/10
●	koneen tarkkuus
	paikannustarkkuus	mm	0.005/300
	Toistettavuus	mm	0.003/300
●	muu
	Lattiatila (pituus)	mm	3950
	(leveys)	mm	3000
	Koneen korkeus (korkeus)	mm	3200
	koneen paino	Kg	15000
	tyhjiöpakkaus	/	JOO
	Kiinteä puurunko	/	JOO

ominaisuudet
cnc-jyrsintätyökalu integroitu valurakenne lineaarinen ohjaussängyn pohja, sänky, yöpöytälaatikko jne.
Pääkomponentit on kaikki valettu erittäin lujista materiaaleista koneen pitkän käyttöiän varmistamiseksi

Sammutuskisko
Taiwanin linjakisko / ruuvi kulutusta kestävä valurauta, äänikarkaisuohjain
Ohjausjärjestelmä
Vakiojärjestelmä:

FANUC, Siemens, Mitsubishi, SYNTEC, GSK ja muut käyttöjärjestelmät

24 työkalumakasiinia vakiona, 32 hattutyökalumakasiinia lisävarusteena

Tuodut laakerit
Tietokoneen tasapainon korjaus ja sisäänajotesti, joka pidentää koko karasarjan käyttöikää

työpöytä
TYÖPENKI
Ultraäänitaajuus sammutus työpöydän; parantaa jäykkyyttä ja kovuutta; hyvä kulutuskestävyys ja pitkä käyttöikä
Öljyn määrä

Puhdas kupari suuri halkaisija öljyputki, säännöllinen ja määrällinen öljyn ruiskutus; vähentää kitkavastusta ja parantaa liikkeen tarkkuutta

cnc milling machine accessories

cnc milling machine axis

CNC milling machine desktop

Valinnaiset

cnc-jyrsintätyökalu voi asentaa laserilmaisimen (valinnainen)
LASERILMASIN (VALINNAINEN)
brittiläinen RENISHAW koetin; kosketukseton mittaus, ei vaurioita mitattuun kohteeseen; nopea ja helppokäyttöinen, korkea mittaustarkkuus
Työkalun asetuslaite (valinnainen)
TYÖKALUASETUSLAITE (VALINNAINEN)
Aikuinen kinemaattinen mekanismin suunnittelu; käytetään erilaisiin työkalun rikkoutumisen havaitsemiseen ja työkalun pituuden ja halkaisijan nopeaan mittaukseen

Neliakselinen levysoitin (valinnainen)
NELIAKSINEN PYÖRÄPÖYTÄ (VALINNAINEN)
Kiinnitä kääntöpöytä pystysuoraan työpöytään. Kiinnitä ja kiinnitä työkappale kääntöpöydälle istukan ja takatuen kautta automaattisen indeksointitoiminnon toteuttamiseksi missä tahansa 360 asteen kulmassa

Ketjulastukuljetin (valinnainen)
KETJUJEN POISTOKONE (VALINNAINEN)
Kätevä lastunpoisto, parantaa tehokkuutta
