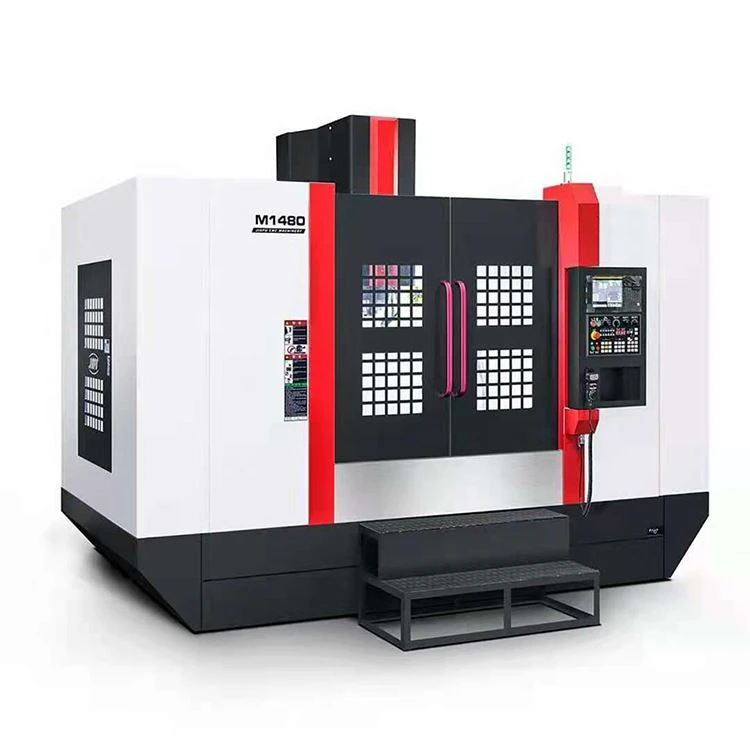

Pöytälevyn 3-akselinen cnc-jyrsinkone ohjaa M29Sx xxx kierteityssyklin G84 tai vastakiertosyklin G74 edellisessä lohkossa; työstökone siirtyy jäykään taputustilaan. Kun NC suorittaa tämän komennon, kara pysähtyy ja sitten karan eteenpäin osoittava merkkivalo syttyy, mikä osoittaa, että se on siirtynyt jäykkään taputustilaan. Seuraavaa G74- tai G84 -sykliä kutsutaan jäykäksi napautusjaksoksi. Jäykässä kierteityskierroksessa karan nopeus ja Z-akselin syöttö ovat ehdottomasti verrannollisia ja synkronisia, joten on mahdollista käyttää jäykästi puristettuja hanoja kierteitettyjen reikien käsittelyyn, ja se voi myös lisätä kierrereikien käsittelynopeutta ja parantaa käsittelyn tehokkuus.
Jäykkä napautustila voidaan vapauttaa käyttämällä G80- ja 01 -ryhmän G -koodeja, ja jäykkä napautustila voidaan vapauttaa myös nollaustoiminnon avulla
Kun käytät 3 -akselisen cnc -jyrsinkoneen jäykkää kierteityssykliä, kiinnitä huomiota seuraaviin seikkoihin:
1) G74: ssä tai G84: ssä annetun F -arvon suhde (F/S) M29 -lohkossa annettuun S -arvoon on kierteen korkeusarvo.
2) Sx xxx on oltava pienempi kuin parametrilla 0617 määritetty arvo.
3) F -arvon on oltava pienempi kuin leikkaussyötön yläraja 4000 mm/min, joka on parametrin 0527 määritetty arvo, muuten ohjelmointihälytys tulee näkyviin.
4) M29 -komennon ja säilötyn syklin G -komennon välillä ei voi olla S -komentoa tai koordinaattiliikekomentoa.
5) M29: ää ei voi ohjata napautusjaksotilassa.
6) S -komentoa ei voida suorittaa ensimmäisessä lohkossa jäykän napautustilan peruuttamisen jälkeen.
7) Älä suorita jäykkiä napautuskomentoja koekäyttötilassa.
