Jatkettu suutin
Se on erikoissuutin, joka pidentää tavallisen ruiskutuskoneen suutinta siten, että se voi koskettaa suoraan muotin porttia. Se lämmitetään sähkölämmityspatterilla ja siinä on lämpötilan mittaus- ja ohjausjärjestelmä. Suuttimen lämpötilan on oltava {{0}} astetta korkeampi kuin piipun lämpötila. Suuttimen suu on itse asiassa ontelon portti, ja yleisesti käytetään pisteporttia, jonka halkaisija on 0.{2}},2 mm.
Koska korkean lämpötilan suutin muodostaa suoraan (tai epäsuorasti) muoviosan, muotti on eristettävä, jotta suuttimen korkea lämpötila ei vaikuta muoviosan kovettumiseen. Yleisesti käytetään ilmarakoa ja muovikalvoeristystä. Ruiskutuksen ja paineen pitämisen jälkeen suutin tulee erottaa muotista suuttimen ja muotin välisen kosketuspinnan minimoimiseksi.
Jatketulla suuttimella on yksinkertainen rakenne ja sitä käytetään usein yksionteloisissa muoteissa. Yleisesti käytettyjä ovat pallomaiset, kartiomaiset ja muut muodot.

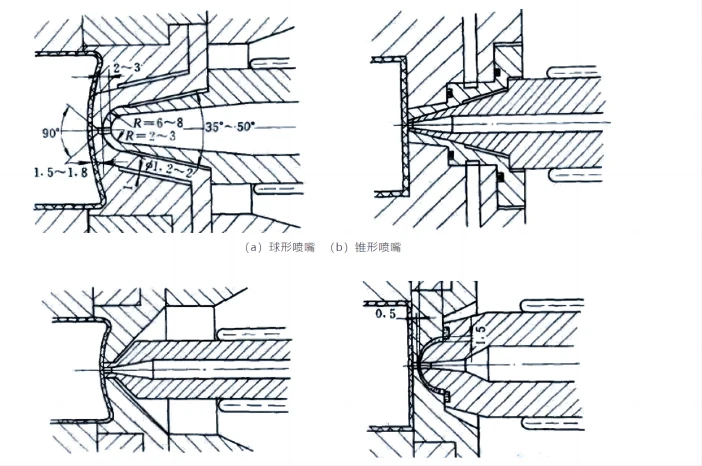

(a) pallomainen suutin (b) kartiomainen suutin
(c) Muovaussuutin (d) Adiabaattinen suutin
Jatkosuuttimen rakenne
Kuva (a) Suutin ulottuu suutinholkkiin, suutin on olakkeen vieressä ja kantaa voiman, ja suuttimen ja suuttimen holkin välistä rakoa lisäävä holkki.
Kuva (b) Suuttimen päätypinta on osa onteloa, jossa on väliholkki, ilmarako ja jäähdytysveden syöttö.
Kuva (c) Suutin on asetettava ruiskutusistukkaa vasten kestämään painetta. Suuttimen etupää vastaa reikää, ja lämpölaajeneminen on otettava huomioon
Pullistuma ja välähdys.
Kuva (d) on lämpöä eristävä suutin, jossa on kulhon muotoinen muovinen lämpöä eristävä kuori, jonka keskipaksuus on 0.4-0,5 mm ja ulkosivu 1.{{7 }},5 mm. Paineolake on upotettu PTFE-tiivisteellä. Varmista suutinkupin pohjan vahva jäykkyys.
