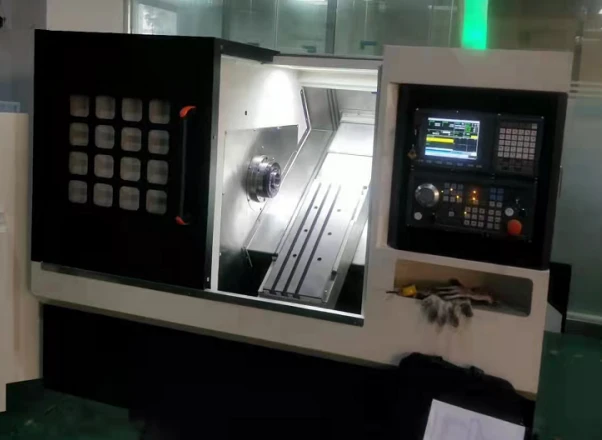

CNC Gang Tool Lathe

Työstökoneen malli

PARAMETRI

Yksikkö

Suurin kääntöhalkaisija sängyssä

500

㎜

Suurin työstöhalkaisija kärryssä

450

㎜

Suurin työstöpituus

450

㎜

Karan nopeusalue

100-4000

rpm

Päämoottorin teho

7.5/11 KW

KW

Työkalun enimmäislatausmäärä

8

T

X-Axis Travel/Z-Axis Travel

900/450

㎜

Minimi X-Axis/Z-Axis-liikemäärä

0.001/0.001

㎜

X-Axis/Z-Axis Rapid Traverse Speed

36/36

m/min

Työpöydän T-ura mm

3-14*50

mm

X-Akseli/Z-Akselin toistettavuus

Pienempi tai yhtä suuri kuin 0,003/0.005

㎜

Pinnan karheus

Pienempi tai yhtä suuri kuin 0,63

um

Karan läpimenevän reiän halkaisija

Φ65

㎜

Tankovarasto Reiän läpimitta

Φ46

㎜

Sänky kalteva kulma

45



Ulkomitat (P x L x K)

2150*1550*1870

㎜

Työstökoneen nettopaino

3100

kg

Ei

Tuote

Parametri

Merkki

Qt

1

Kara

A2-5

Taiwan KENTURN

1

Karan laakeri

NSK

Japani

6

2

Karamoottorin servoyksikkö

7,5/11 kW

Taiwan SYNTEC

1

3

Karan moottorin teho

7,5/11 kW

Taiwan SYNTEC

1

4

X-akselin servomoottorin vääntömomentti

11 nm

Taiwan SYNTEC

1

5

X-Axis Servo Motor Power

1,5 kW (jarru)

Taiwan SYNTEC

1

6

Z-akselin servomoottorin vääntömomentti

11 nm

Taiwan SYNTEC

1

7

Z-Axis Servo Motor Power

1,5 kW

Taiwan SYNTEC

1

8

Lineaarinen ohjain (X-akseli)

30(pallo)P taso

TAIWAN PMI

2

9

Lineaarinen ohjain (Z-akseli)

30(pallo)P taso

TAIWAN PMI

2

10

Palloruuvi (X-akseli)

32/10

Japani THK

1

11

Palloruuvi (Z--akseli)

32/10

Japani THK

1

12

Järjestelmä

SYNTEC 7TA

Taiwan SYNTEC

1

13

Käyttöpaneeli

Sorvi paneeli

Taiwan SYNTEC

1

14

Rele moduuli

Sorvi sarja

Taiwan SYNTEC

1

15

Virtalähdelaitteet

Katkaisija

Schneider

1

16

Korkeajännitelaitteet

Kontaminaattori

Schneider

1

17

Pienjännitelaitteet

Rele

Schneider

1

18

Collet-istukkajärjestelmä

CK46(A2-5)

Taiwan AUTO

1

19

Pyörivä sylinteri (ontto)

6 TUUMAA

Taiwan AUTO

1

20

2HP moottorihydrauliikkaasema

40L

Kiina LEIMAN

1

21

Gang-työkalujen jakelija

63/8T

Max työkalut

8

22

Pyöreä veitsen pidike

Φ25

Tylsä työkaluteline

4

23

Päätypinnan työkaluteline

20

Valinnainen 20-leikattu neliö

2

24

Neliönmuotoinen työkaluteline

20

Valinnainen 20-leikattu neliö

2

25

Työstökoneiden pohja

kiinteä valu

Itse tuotettu

1

26

Ulompi peltikannen suoja

Itse tuotettu

1

27

Sisäinen suojaus

Ruostumaton teräs

Itse tuotettu Full Guard

1

28

Kuulalaakeri

20 TAC

Japanin NSK

2 AXIS

29

Kytkentä

18/22

DK

2

30

Öljyn ruiskutin

2/3L

BAOTN Kiina

1

31

Leikkausnestepumppu

750W

SHEN HAI Kiina

1

32

Työkalulaatikko

Kannettava muovinen työkalulaatikko

Kiina

1

33

Kuusiokoloavain

(mittari 1,5–10)

Kiina

1

34

Ruuvimeisseli

Ristipää ja litteät ruuvimeisselit

Kiina

2

35

CF-kortinlukija

U-levy

SSK

1

36

CF-kortti

1 Gt

YIZHENG

1

37

Jalat

M24 pultti + aluslevy

Kiina

6

38

SYNTEC-järjestelmäkäsikirja

SYNTEC

1

39

YS-65L (tangon pituus 1,5 metriä) Servosyöttölaite (sopii 30/65 mm tankovarastoon)

1. Keskitason tukialusta

Kolme vetoputkea

Holkit ja suuret, keskikokoiset ja pienet työntötangot

Kiina

1

40

Ketjutyyppinen lastukuljetin ja lastuauto

46X+siru auto S106

Kiina

1

41

Enkooderin akku

3.6V

Kiina

2
